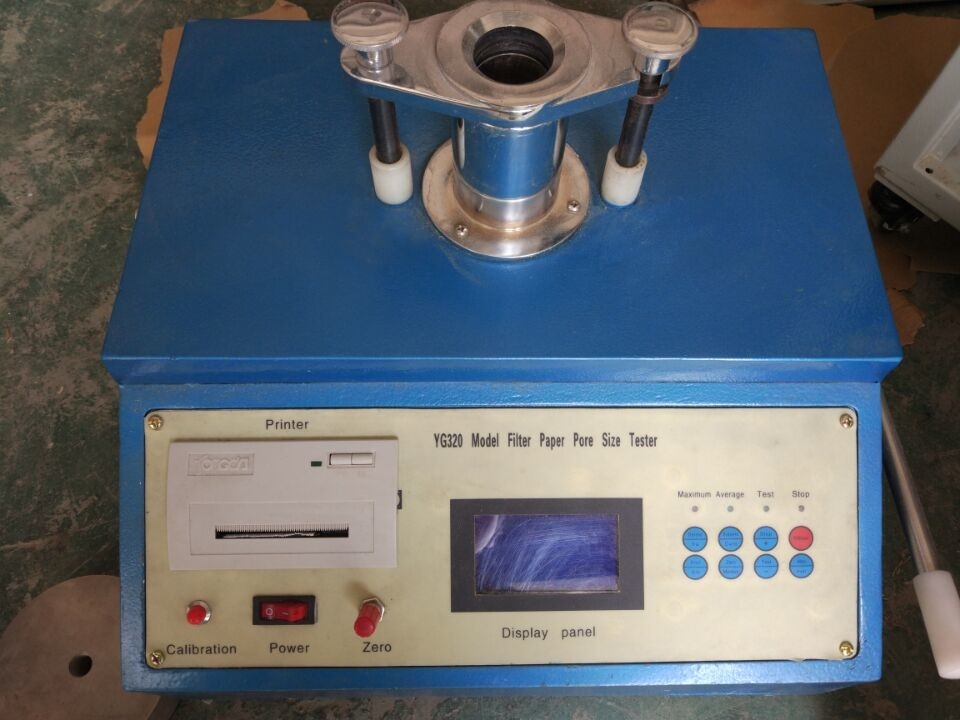

Equipamento de testes de papel para o tamanho do poro de papel de filtro, pressão de ar 0 - 20kp
Introdução
o verificador do tamanho do poro 1.Electronic é projetado de acordo com os padrões QC/T794-2007. De acordo com o princípio da ação capilar, contanto que o ar medido forçado por uma molhadela líquida dos poros materiais do teste, o ar fora da parte de teste do tubo o maior do poro do líquido, de modo que o furo correspondente quando a primeira bolha exigiu a pressão. Usando a tensão conhecida da superfície líquida na temperatura medida,
o tamanho máximo do tamanho do poro 2.The e o médio do poro da parte de teste pode ser calculado usando a equação capilar.
Parâmetros técnicos
1, o kpa da amplitude da pressão 00.50-20.00 de ar
2, a taxa da pressão de 2-2.5kpa/minuto
3, o painel LCD mostram a matriz de ponto 128 * 64
4, a precisão do ± 1% da pressão
5, a definição da pressão de 0.01kPa
6, definição da abertura de 0.05μm
7, escala da medida da abertura de 4.57μm-210.8μm
8, a espessura 0.10-3.5mm da parte de teste
9, a área de teste 10 do ² do ± 0.2cm
10, o ± 0.5mm do diâmetro φ35.7 do anel
11, o volume dos cilindros de gás 2.5L
12, tamanho do instrumento (altura do × da largura do × do comprimento) 275 × 315 do × 440
13, C.A. do poder 220V
Estrutura do instrumento
O instrumento consiste nas peças mecânicas e no sistema de controlo eletrônico da medida.
1, peças mecânicas:
O instrumento usa a estrutura de caixa, composta das seguintes peças (veja o diagrama)
(1) testam a parte de teste que aperta a parte
Um anel de pressão
Banco do teste de B
Tubo do apoio de C
Came da compressão de D
E aperta o punho
(2) cilindros de gás
painel da calibração da velocidade (de 3):
Um botão do ajuste do fluxo da relação da calibração do interruptor b da relação da calibração (fluxo no porto da descarga do reagente) c do teste
painel de controle (de 4)
bomba de ar (de 5)
(6) as instalações elétricas
(7) parafusos de nivelamento
